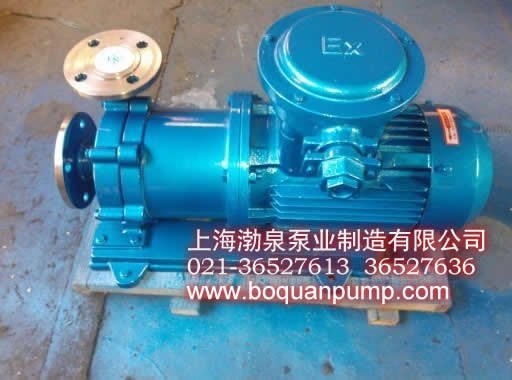

CQG65-125型不銹鋼耐高溫磁力泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的泵種，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型，因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。
磁力驅動泵在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，CQ系列磁力驅動泵吸收了國內外水平的磁力泵生產技術、材料、工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型。 規格及參數： 性能數據 | 流量范圍 | 1.2~60m3/h | 揚程范圍 | 5~50m | 介質溫度 | -20℃＜T＜+100℃ | 環境溫度 | 不超過40℃ | 最高工作壓力 | 泵吸入口壓力+泵揚程≤1.0MPa | 電機數據 | 配套功率 | 0.12KW~22KW | 電壓 | 380V、440V | 頻率 | 50HZ、60HZ | 轉數 | 2900r/min | 防護等級 | IP54/IP55 | 絕緣等級 | F | 材料 | 泵體、泵蓋、葉輪 | ZG1Cr18Ni9Ti | 泵軸 | 1Cr18Ni9Ti |
型號 | 口徑 | 揚程 | 流量 | 電極功率 （KW） | 轉速 (R／Min) | 電壓 (V) | 進口 (mm) | 出口 (mm) | (m) | (L／s) | 20CQG15—110 | 20 | 15 | 12 | 50 | 0.37 | 2800 | 380 | 25CQG20—115 | 25 | 20 | 15 | 110 | 0.1 | 2800 | 380 | 32CQG25—115 | 32 | 25 | 15 | Ll0 | 0.1 | 2800 | 380 | 32CQG25—145 | 32 | 25 | 25 | 110 | 0.1 | 2800 | 380 | 40CQG32—132 | 40 | 32 | 20 | 180 | 0.2 | 2800 | 380 | 40CQG32—160 | 40 | 32 | 40 | 200 | 4 | 2800 | 380 | 50CQG40—145 | 50 | 40 | 25 | 240 | 4 | 2800 | 380 | 50CQG40—160 | 50 | 40 | 40 | 220 | 4 | 2800 | 580 | 50CQG32—200 | 50 | 32 | 50 | 130 | 5.5 | 2800 | 380 | 65CQG50—145 | 65 | 5D | 25 | 280 | 5.5 | 2800 | 380 | 65CQG50—160 | 65 | 50 | 35 | 450 | 7.5 | 2800 | 380 | 80CQG65—160 | 80 | 65 | 35 | 850 | 11 | 2800 | 380 | 80CQG65—200 | 80 | 65 | 50 | 850 | 15 | 2800 | 380 | 100CQG80—160 | 100 | 80 | 35 | 1650 | 18.5 | 2800 | 380 | 100CQG80—200 | 100 | 80 | 50 | 1650 | 22 | 2800 | 380 |
|
